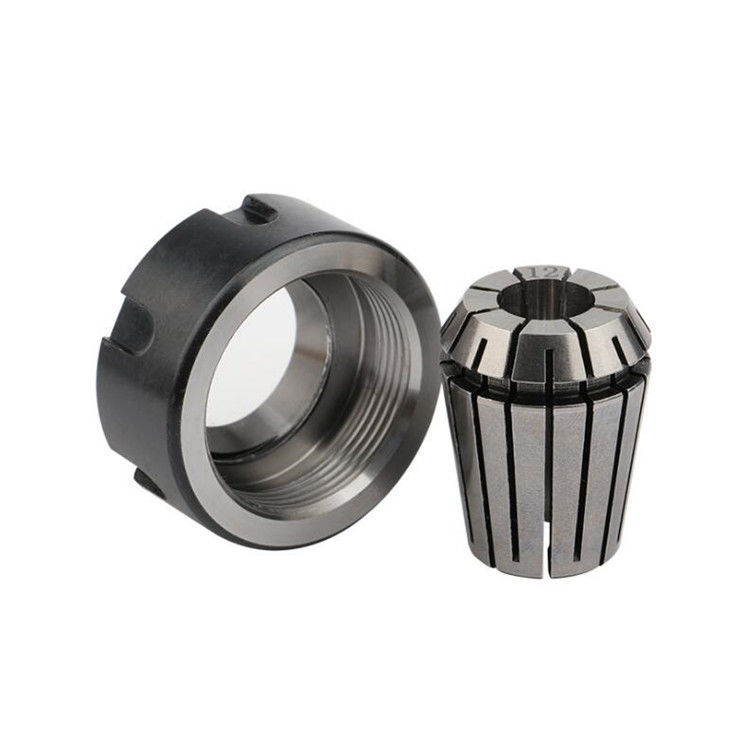

ER40 Federkolben für die Verlängerung der Reichweite, 8-34 mm
ER40-Flügelkolben sind eine Art von Kolben, die in Bearbeitungsarbeiten zum Halten und Befestigen von Schneidwerkzeugen wie Bohrmaschinen, Endmühlen und Reamern verwendet wird.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
ER40-Flügelkolben haben einen Klemmbereich von 26 mm bis 34 mm, was bedeutet, dass sie Schneidwerkzeuge mit Schaftdurchmesser in diesem Bereich sicher halten können." was darauf hindeutet, dass diese Klammern einen größeren Spannweitenbereich im Vergleich zu anderen ER-Klammergrößen haben.
Das Design der Federkolbe ermöglicht einen schnellen und einfachen Werkzeugwechsel, da die Feder durch Komprimieren oder Freisetzen der inneren Feder geöffnet und geschlossen werden kann.Dies gewährleistet einen festen und sicheren Griff auf das Werkzeug, wodurch der Werkzeugverlauf minimiert und die Bearbeitungsgenauigkeit verbessert wird.
ER40-Flügelkolben werden üblicherweise in schweren Fräsanwendungen verwendet, bei denen größere Schneidwerkzeuge und höhere Schneidkräfte erforderlich sind.mit einer Breite von mehr als 20 mm,.
Insgesamt sind ER40-Flügelkolben eine zuverlässige und vielseitige Werkzeughalterlösung für CNC-Fräsereien und bieten Präzision und Stabilität beim Werkzeugspannen.
| Modell |
d |
D |
D1 |
D2 |
L |
Verkoppelbar
Kapazität |
| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |
| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5 bis 10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5 bis 13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5 bis 16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Modell |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1 / 32 / 17 / 64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1 / 3 2 / 3 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1 / 32 / 32 / 64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
1.6.25/32 |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1" |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|

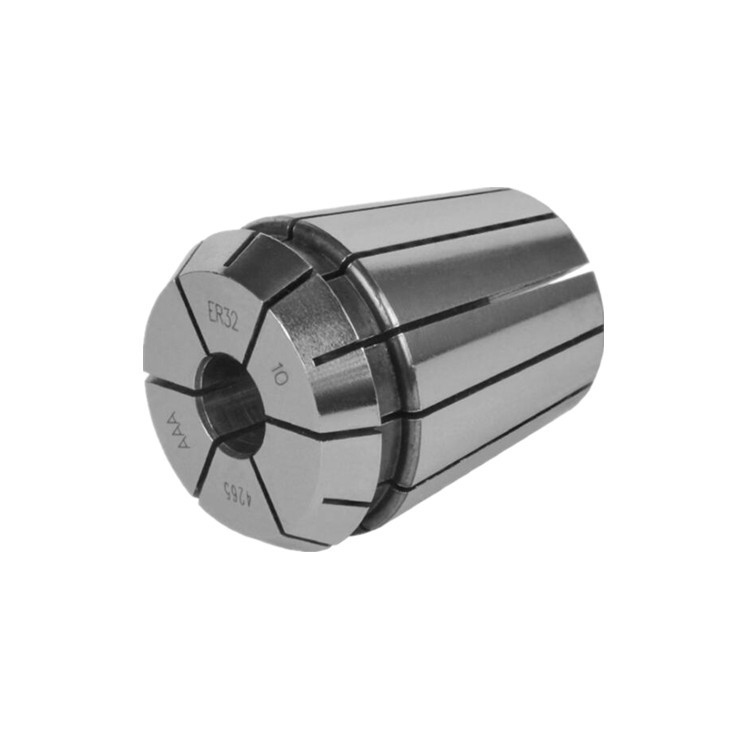

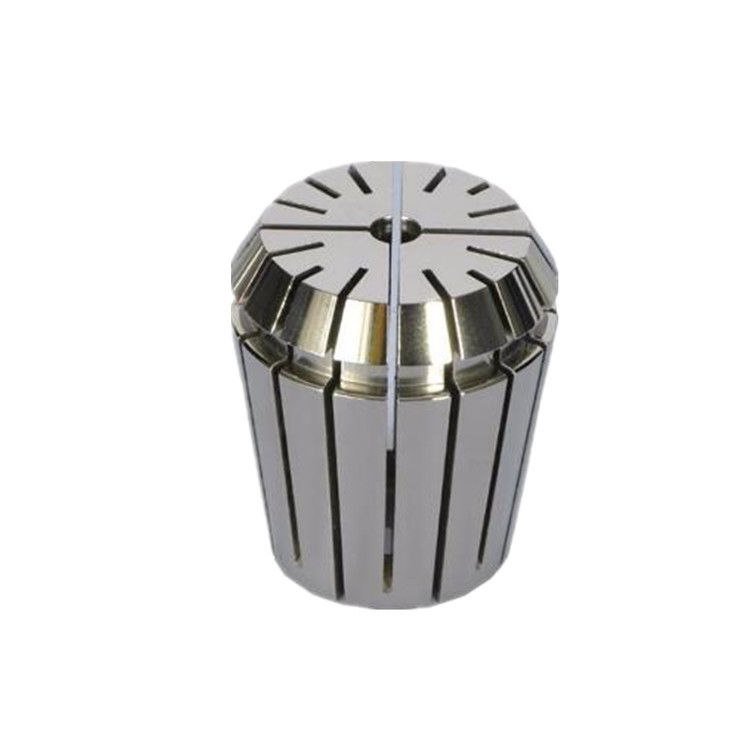

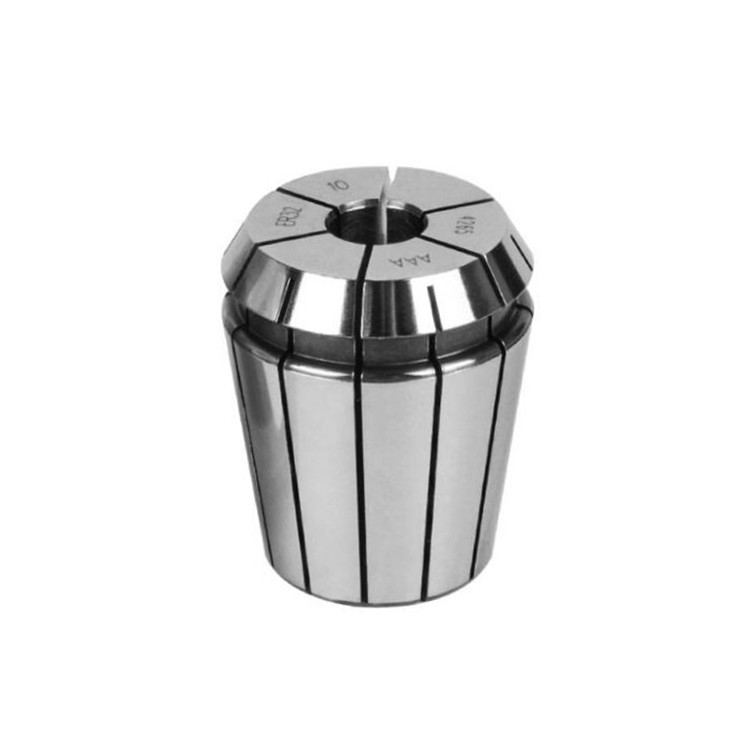

DIN6499B ER Collet,Hochpräzisionsfeder ER Collet ER11,er16,er25,er32,er40,ER Collet Einzigartiges Design ist mechanisch versiegelt durch die hinteren Schlitze, die vor der ringförmigen Rille enden,vollständig den Fluss des Kühlmittels zur Vorderseite der Spannung blockiert.ER Collet Bei der Verwendung von Schneidwerkzeugen mit Kühlmittelversorgung sorgen diese Kolletten für eine 100%ige Kühlmittelversorgung an die Spitze des Schneidwerkzeugs.ER Collet Anwendungsbereich: Bohren, Fräsen, Bohren, Berühren, Gravieren, CNC, Spindelmaschine und andere Verarbeitungen.
Hochpräzisions-ER-Federkolben ER11,er16,er25,er32,er40,Verwendet für verschiedene Verarbeitungen, einschließlich Bohren, Fräsen, Tapping und Schleifen
1. 65Mn ER Collet; HRC:44-48
2. Sprunghalter Präzision unter 0,008 oder 0,015 mm nach Wahl.
3- komplette Modelle mit einem äußeren Durchmesser von maximal 12 bis 41 mm und verschiedene Spezifikationen zur Auswahl
4. nicht leicht beschädigt, stabile Leistung, hohe Genauigkeit und stabilere Klemmkraft innerhalb des gesamten Bearbeitungsgeschwindigkeitsbereichs
5. starke Vielseitigkeit, geeignet für kleine Chargen und mehrere Verarbeitungsaufgaben, Zeitersparnis und einfache Bedienung.
6. Langlebig, hohe Genauigkeit, hohe Verschleißfestigkeit und langlebiger Gebrauch
