ER-Collett für das Fräsen Chuck ER11-Collett, 1,0-7,0 mm, Hochgenauigkeitsspannung
ER Collet für Fräsen Chuck,Hochgenauigkeit Klemmen 1-16mm CNC ER20 ER25 Spring ER Collet ist aus hochwertigem 65Mn Material, mit einer Härte von HRC45-48.Wir produzieren alle Größen von 1mm-20mm ER32 Collets, und eine vollständige Palette von ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 Collets. Wir haben in humorvolle Länder exportiert, und eine gute Zusammenarbeit aufbauen Beziehung. Genauigkeit ist von 0,005mm bis 0.015 zur ReferenzWir produzieren auch CNC-Werkzeug-Zubehör, darunter Kollettschläger, Zugknöpfe, Behaltungsknopf.
Er Collet, Er16 Collet, Er20 Collet, Präzision Er Collet Fräsmaschine-Serie - ER-Collets
1) aus speziellem elastischem Stahl unter ausgezeichneter Wärmebehandlung und einem präzisen Schleifverfahren.
2)Diese Halskette kann für eine bestimmte Standardgröße und ihre nächste Größe geklemmt werden.
3) drei Genauigkeiten:00,005mm, 0,01mm, 0,015mm.
| Modell |
d |
D |
D1 |
D2 |
L |
Verkoppelbar
Kapazität |

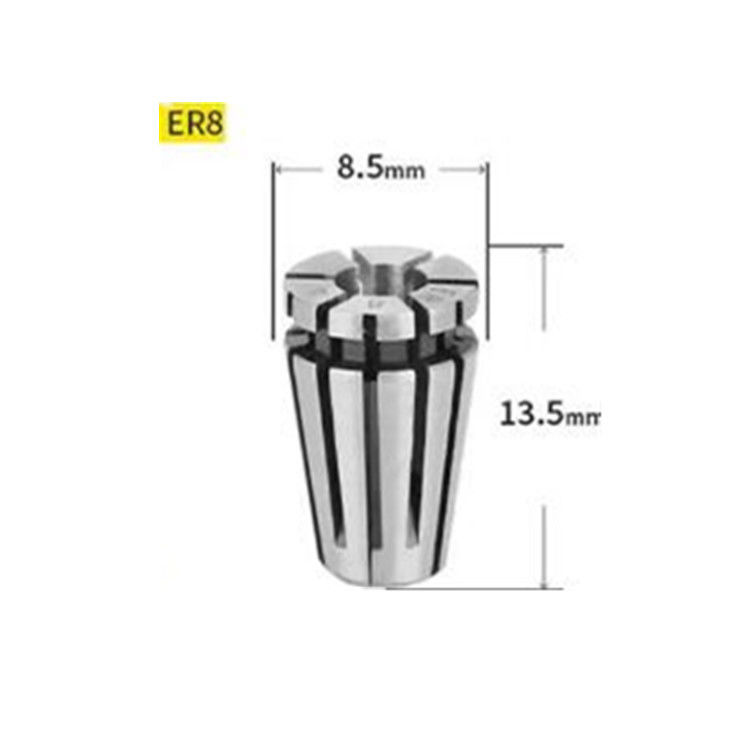

| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |

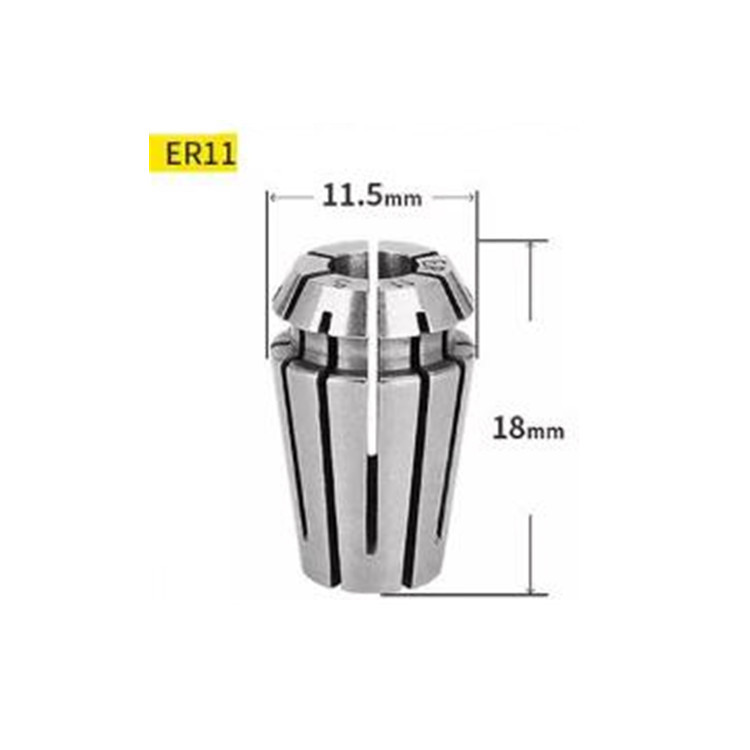

| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5 bis 10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5 bis 13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5 bis 16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Modell |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1 / 32 / 17 / 64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1 / 3 2 / 3 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1 / 32 / 32 / 64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
1.6.25/32 |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1" |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|
ER-Kollett ist eine Art von Kollett, die häufig in Fräsern verwendet wird.das Werkzeug oder das Werkstück fest greifen. ER-Kolleten sind so konzipiert, daß sie runden Werkzeugen wie Endmühlen, Bohrmaschinen und Schleusen in Frässchlägen halten.
Das ER-Collett-System wird aufgrund seiner Vielseitigkeit und Genauigkeit in der Fräserei weit verbreitet.Notfallkolben sind in verschiedenen Größen erhältlich., bezeichnet durch eine Nummer wie ER16, ER32 oder ER40, die den maximalen Werkzeugdurchmesser anzeigt, den sie halten können.
Für die Verwendung eines ER-Collettes in einem Frässchlauch wird der Schlauch in den Schlauch eingefügt und mit einer Schlauchmutter zusammengezogen.Das Werkzeug oder das Werkstück wird dann in die Schleife eingefügt und durch weiteres Anziehen der Mutter gesichertDies erzeugt einen starken Griff auf das Werkzeug und verhindert Schlüpfen während der Bearbeitungen.
Insgesamt sind ER-Collets aufgrund ihrer Zuverlässigkeit, Benutzerfreundlichkeit und der Fähigkeit, eine breite Bandbreite zu halten, eine beliebte Wahl für Fräsmaschinen.Die Ergebnisse werden in den folgenden Tabellen dargestellt.
