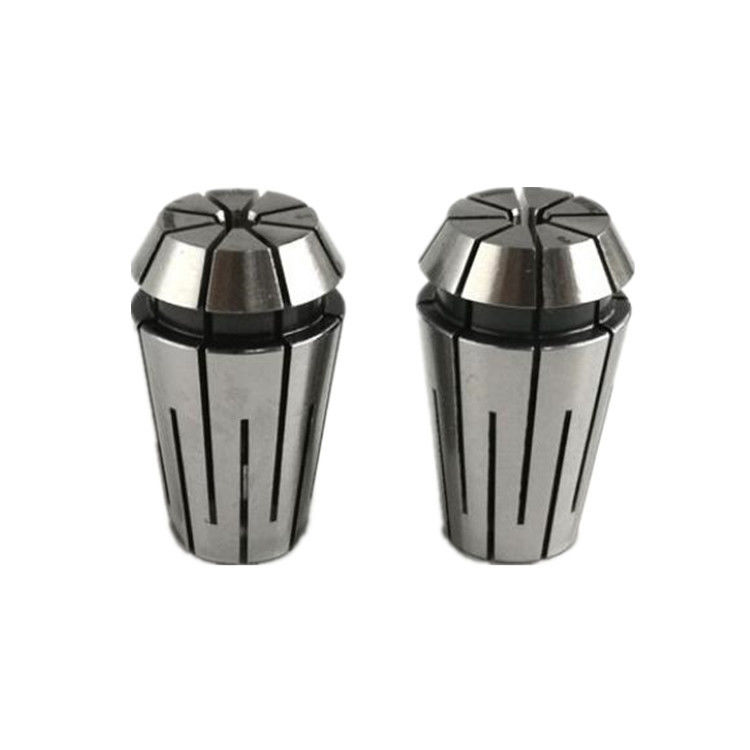

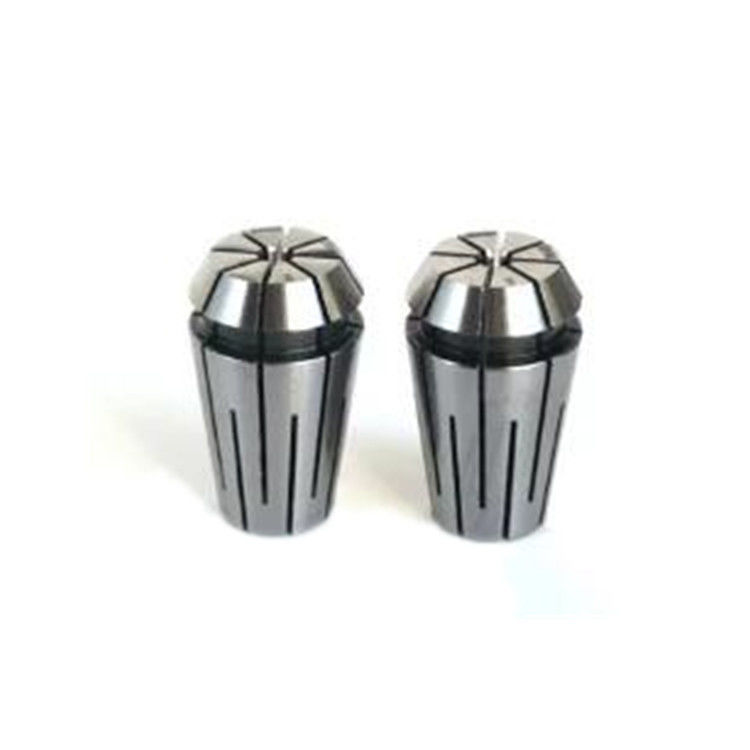

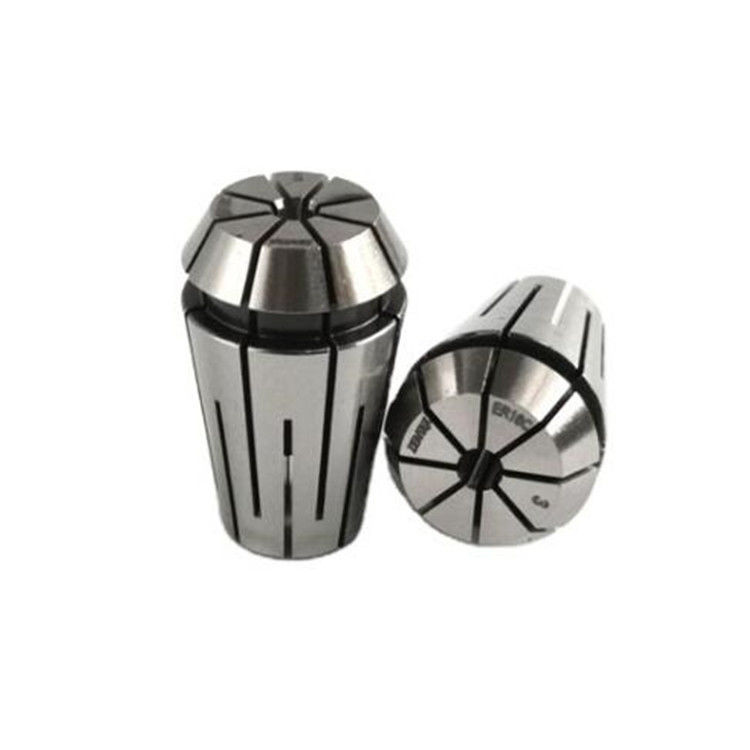

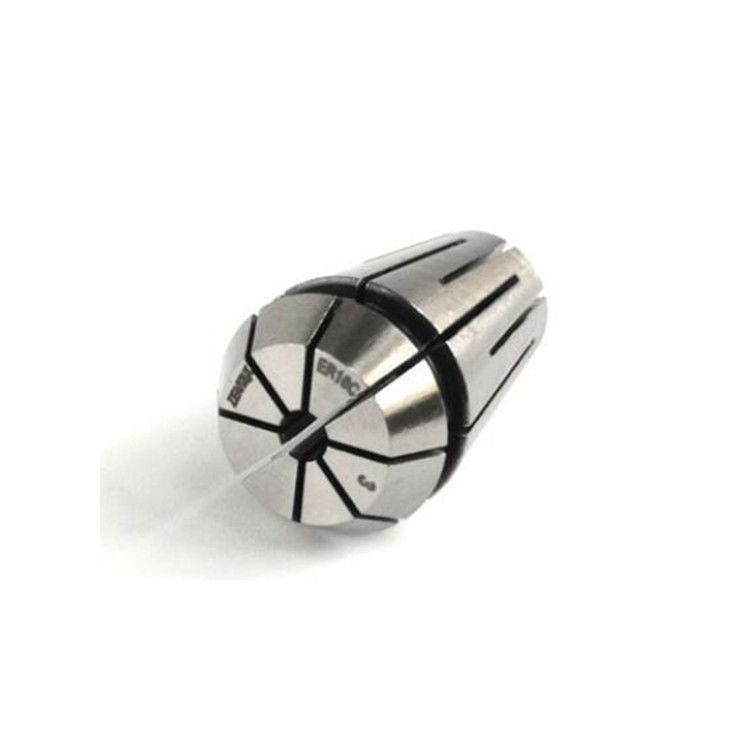

Versiegeltes Wasserkühlmittel ER-Kollett ER16 ER20 zur Schleusendichtung

Hochgenaue ER versiegelte Wasserkühlmittel-Kolle für Rillenversiegelung

Hochgenauigkeit ER versiegelte Wasserkühlmittelverschluss,Springverschluss Unterschiede bei der Verwendung von Rillen um die Dichtung zu erreichen
O Zentrale Wasserfunktion gilt nur für die Ordner, in denen das Wasserlochwerkzeug gehalten wird, kann dem Wasserdruck von 7 MPa standhalten.

INTRODUKT

Produktbezeichnung: ER / C hochpräzise, langlebige Patrone
Material: Japan importierte SUJ2, 42CrMo
Produkthärte: 46-50HRC
Oberflächenrauheit: Ra0.4
Typ der Kette: ER11C, ER16C, ER20C, ER25C, ER32C, ER40C, ER50C
Aussehen der Klappe: leichte Beschichtung (Korrosionsbeständigkeit, Abriebsbeständigkeit, Reinheitszahl, Genauigkeit und Stabilität, glatte Oberfläche, angenehmes Gefühl, schöneres Aussehen)
Genauigkeit der Schleuder: 0,005 mm, 0,008 mm
Bei der Bestellung bitte die Genauigkeitsstufe angeben

Hochgenauigkeit ER Versiegelte Collet Installation
1. Installieren Sie die Rille der Federkolle in den exzentrischen Kreis der Mutter, drücken Sie die Federkolle in die Richtung des Pfeils, bis Sie einen Klick hören,was bedeutet, dass die Federkolle an Ort und Stelle installiert wurde.
2. Dann installieren Sie die Federkollette auf die Prop und stellen Sie sicher, dass das Werkzeug an Ort und Stelle installiert ist
3. Installieren Sie die Nuss auf den Griff und sperren Sie sie mit einem Schraubenschlüssel. (Es wird empfohlen, einen Drehmomentschlüssel zu verwenden, um die Nuss zu ziehen)

Entfernen
Nachdem Sie die Mutter vom Werkzeughalter abgeschraubt haben, ziehen Sie den Werkzeughalter heraus.drücken Sie es nach innen von der Vorderseite der Federkolben und drücken Sie es nach unten gegen den Boden des exzentrischen Kreises zur gleichen Zeit, und schieben Sie die Federhalterung diagonal, bis die Federhalterung und die Mutter zerlegt sind

ER-Siegelkolben ist eine Art von Kolben, die in Bearbeitungsvorgängen verwendet wird, um ein Werkstück oder Werkzeug sicher an Ort und Stelle zu halten.Es ist mit einem Dichtungsmerkmal ausgelegt, das hilft, zu verhindern, dass Kühlmittel oder andere Flüssigkeiten in die Klappe gelangen und den Bearbeitungsprozess beeinträchtigen.

Der Dichtungsmechanismus einer ER-Dichtung besteht in der Regel aus Gummi- oder Elastomerdichtungen, die in die Konstruktion der Dichtung integriert sind.Diese Dichtungen bilden eine Barriere zwischen der Kette und der Außenumgebung, wodurch das Eindringen von Flüssigkeiten verhindert wird.

ER-Siegelkolben werden häufig in Industriezweigen wie Automobil-, Luft- und Raumfahrt und Medizin eingesetzt, in denen Präzisionsbearbeitung und Kühlmittelkontrolle von entscheidender Bedeutung sind.Sie bieten eine zuverlässige Lösung für die Aufrechterhaltung einer sauberen und kontrollierten Bearbeitungsumgebung, wodurch das Kontaminationsrisiko verringert und die allgemeine Bearbeitungsgenauigkeit und -effizienz verbessert wird.

Neben der Dichtungsfunktion bieten ER-Dichtungskolben auch die Vorteile einer hohen Griffkraft, einer schnellen Werkzeugwechselfähigkeit und einer Kompatibilität mit einer Vielzahl von Werkzeuggrößen.Sie sind in verschiedenen Größen und Konfigurationen erhältlich, um unterschiedlichen Bearbeitungsanforderungen gerecht zu werden.
