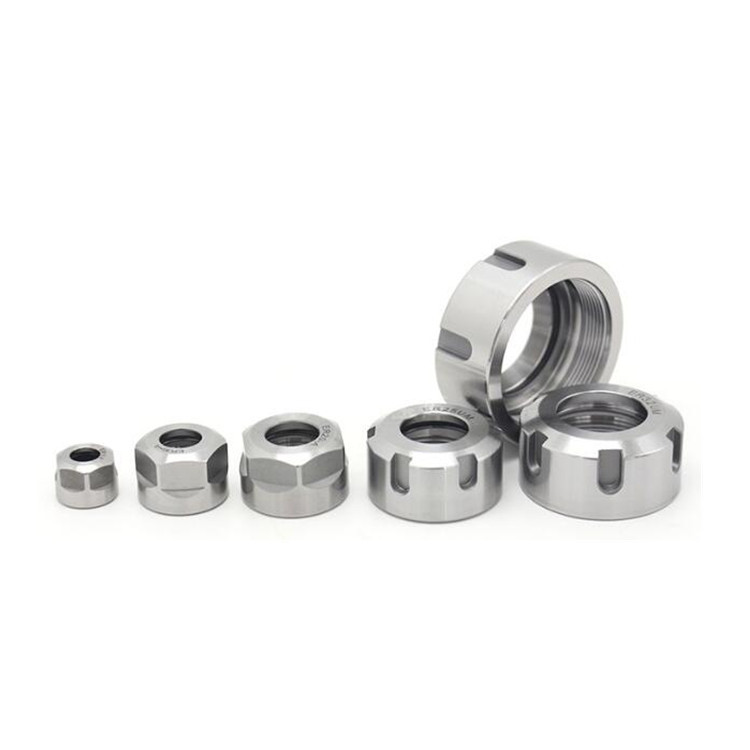

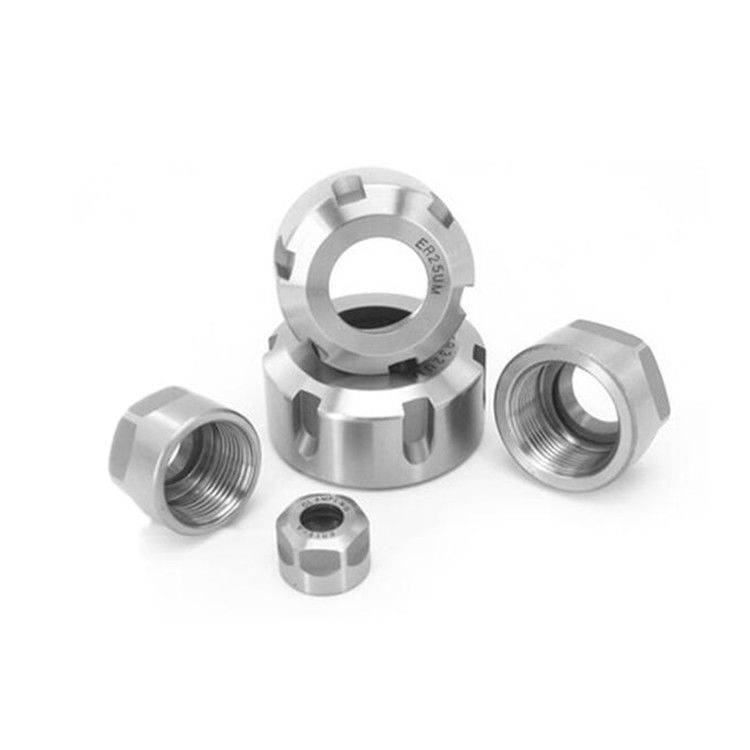

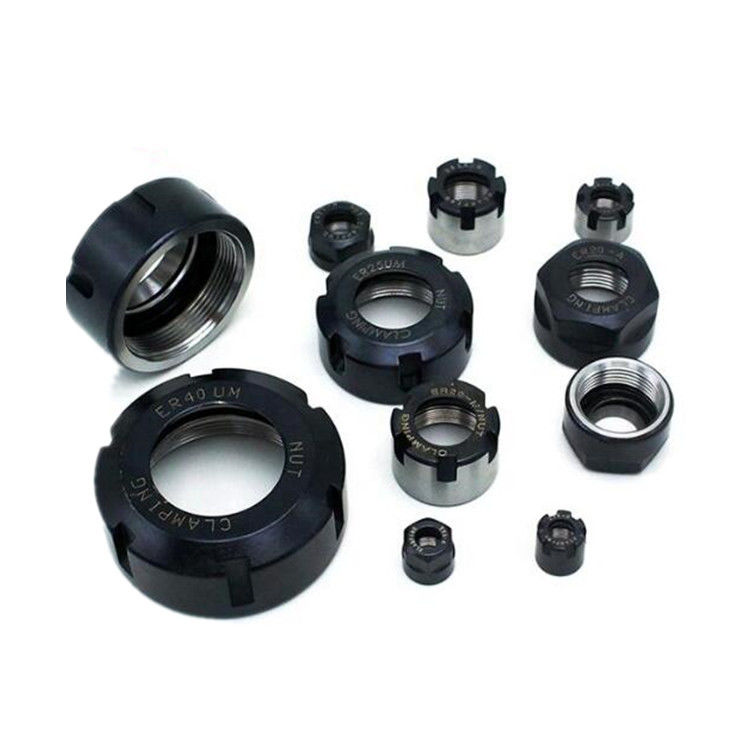

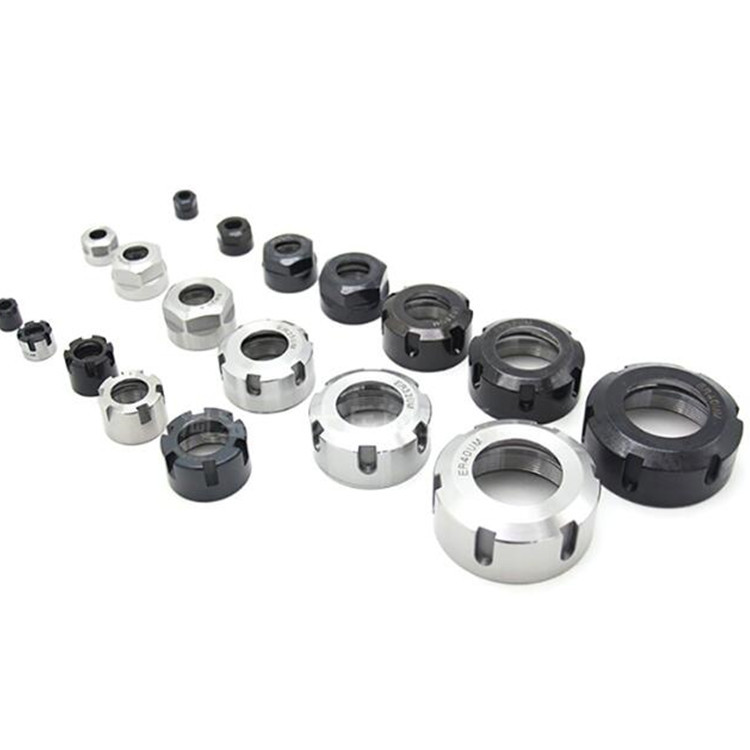

ER-Kolben-Klemmmutter für CNC-Werkzeughalter
Die Auswahl von hochwertigem Federstahl bietet eine höhere Flexibilität und Lebensdauer.Klemmmuttern für Bohrmaschinen, Fräsen, Bohren, Tappen, Schleifen und Gravierarbeiten. ER-Kollett durch hochpräzise Schleifen, Präzisionsfertigungslinie mit der deutschen DIN 6499 Spezifikation.
Hochpräzisions-ER-Nuss Produkteinführung:
1- Material der Klemmmutter: 42CrMo oder 20CrMTi;
2. Hochpräzisions-Klammermutter Hitzebehandlung Härte: 50-53HRC;
3. ER Collet Nut Kryogene Behandlung und thermische Alterung werden in diesem Verfahren verwendet, um die Genauigkeit und die Dimensionsstabilität zu verbessern.
4. Der Gewinde und die 30 Grad geneigte Oberfläche werden einmal verarbeitet. Der Toleranzklasse des Gewinde ist 4H, und die Genauigkeit wird schrittweise getestet.
5. vor eingestellte dynamische Balance G6.3 18000 RPM G2.5 20000/30000 RPM;
6. ER-Nuss Oberflächen-Sandstrahlen, Beschichtung, Verbesserung der Oberflächenhärte, Verschleißfestigkeit, Verbesserung der Sauberkeit, bessere Rost- und Korrosionsbeständigkeit, stabilere Genauigkeit, glattere Oberfläche,Sie fühlen sich wohler, schönere Erscheinung;
| TYPE |
Modell |
D (mm) |
L (mm) |
M |
Wt (kg) |
| Eine |
ER11-A |
19 |
11.3 |
M14*0.75 |
0.005 |
| ER16-A |
28 |
17.5 |
M22*1.5 |
0.01 |
| ER20-A |
35 |
19 |
M25*1.5 |
0.05 |
| M |
ER8-M |
12 |
12 |
M10*0.75 |
0.005 |
| ER11-M |
16 |
|
M13*0.75 |
0.01 |
| ER16-M |
22 |
18 |
M19*1 |
0.05 |
| ER20-M |
28 |
18 |
M24*1 |
0.6 |
| ER25-M |
35 |
20 |
M30*1 |
0.08 |
| Um... |
ER25-UM |
42 |
20 |
M32*1.5 |
0.14 |
| ER32-UM |
50 |
22.5 |
M40*1.5 |
0.2 |
| ER40-UM |
63 |
25.5 |
M50*1.5 |
0.3 |
| ER50-UM |
78 |
35.5 |
M64*2 |
0.5 |
Eine ER-Kollettklemmmutter ist ein Bauteil, der in Kollettschlägerhaltern verwendet wird, um die Kollett an Ort und Stelle zu befestigen.Es ist in der Regel aus hochwertigem Stahl und hat ein Gewinde-Design, das es ermöglicht, auf dem Collet Chuck Halter festzuhalten.
Die ER-Kolbenverschlussmutter ist dafür verantwortlich, die notwendige Kraft auszuüben, um den Kolben fest an Ort und Stelle zu halten, um eine genaue und sichere Verschlussstellung des Werkstücks zu gewährleisten.Es ist so konzipiert, dass es den hohen Kräften und Schwingungen während der Bearbeitung standhält.
ER-Collettverschlussmuttern sind in verschiedenen Größen erhältlich, um verschiedene Halter und Größen von Klammern aufzunehmen.wo Präzision und Stabilität entscheidend sind.
Bei der Auswahl einer ER-Collett-Klammermutter ist es wichtig, Faktoren wie Größe und Art des Halters, der Verwendungszweck,und die Kompatibilität mit der verwendeten Kette.
CNC ER Nuts Clamp Nut für Werkzeughalter Die selbstverschließende Funktion der Laufklemme sorgt dafür, dass die Laufklemme während der Montage nicht abfällt.gute BalanceDie spezielle Korrosionsschutzbehandlung verringert die Reibung zwischen Klemme und Mutter, verbessert die Klemmkraft erheblich und kann Schadstoffe blockieren.
1- Nuss für Werkzeughalter Materialien: 42Crmo; 20CrMnTi
2.Er Collet Nut für Werkzeughalter Härte: HRC50-53
3. Er Klemmmutter für Werkzeughalter Genauigkeit: Klasse A (8 Mikrometer), Klasse AA (5 Mikrometer)
4.Hochpräzise Spannmutter für Werkzeughalter: A, M, UM/RD, KM/RD
5Die Kryogenbehandlung und die thermische Alterung werden in diesem Verfahren eingesetzt, um die Genauigkeit und Dimensionsstabilität zu verbessern.
6. Der Gewinde und die 30 Grad geneigte Oberfläche werden einmal verarbeitet. Der Toleranzklasse des Gewinde ist 4H, und die Genauigkeit wird schrittweise getestet.
7. vor eingestellte dynamische Balance G2.50000/25000/30000 RPM;
8. Oberflächenbeschichtung, Verbesserung der Oberflächenhärte, Verschleißbeständigkeit, Verbesserung der Sauberkeit, bessere Rost- und Korrosionsbeständigkeit, stabilere Genauigkeit, glattere Oberfläche, komfortableres Gefühl,ein schöneres Aussehen
